实验5：实现系统调用

实验5：实现系统调用

实验目的

1、 学习掌握PC系统的软中断指令

2、掌握操作系统内核对用户提供服务的系统调用程序设计方法

3、掌握C语言的库设计方法

4、掌握用户程序请求系统服务的方法

实验要求

1、了解PC系统的软中断指令的原理

2、掌握x86汇编语言软中断的响应处理编程方法

3、扩展实验四的的内核程序，增加输入输出服务的系统调用。

4、C语言的库设计，实现putch()、getch()、printf()等基本输入输出库过程。

5、编写实验报告，描述实验工作的过程和必要的细节，如截屏或录屏，以证实实验工作的真实性

实验内容

  1. 修改实验4的内核代码，先编写save()和restart()两个汇编过程，分别用于中断处理的现场保护和现场恢复，内核定义一个保护现场的数据结构，以后，处理程序的开头都调用save()保存中断现场，处理完后都用restart()恢复中断现场。

  2. 内核增加int 20h、int 21h和int 22h软中断的处理程序，其中，int 20h用于用户程序结束是返回内核准备接受命令的状态；int 21h用于系统调用，并实现3-5个简单系统调用功能；int22h功能未定，先实现为屏幕某处显示INT22H。

  3. 保留无敌风火轮显示，取消触碰键盘显示OUCH!这样功能。

  4. 进行C语言的库设计，实现putch()、getch()、gets()、puts()、printf()、scanf()等基本输入输出库过程，汇编产生libs.obj。

  5. 利用自己设计的C库libs.obj，编写一个使用这些库函数的C语言用户程序，再编译，再与libs.obj一起链接，产生COM程序。增加内核命令执行这个程序：

1
2
3
4
5
6
7
8
9
10
void main(){
       char ch,str[80];
       int a;
       getch(&ch);
       gets(str);
       scnf(“a=%d”,&a);
      putch(ch);
      puts(str);
       printint(“ch=%c, a=%d, str=%s”, ch, a, str);
}
C++
  1. 编写实验报告，描述实验工作的过程和必要的细节，如截屏或录屏，以证实实验工作的真实性

实验环境

1.系统与虚拟机
  • Windows 10 - x64 18363.1139
  • VMware Workstation 16 Player：用于跑ubuntu虚拟机
  • Ubuntu 20.04.2 LTS
  • VirtualBox-6.1.18-142142-Win：用于运行.img文件
  • DOSBox DOS Emulator 0,74,0,0：用于tcc和tasm编译，并且运行.com文件
2.windows上的相关软件、编译器等
  • NASM version 2.10.07 compiled on Jan 2 2013
  • TCC.EXE：用于16位C语言编程
  • TLINK.EXE：用于C语言与汇编语言链接
  • TASM.EXE：用于.asm文件的汇编
3.Ubuntu上的相关软件、编译器等
  • NASM version 2.14.02
  • makefile：GNU Make 4.2.1

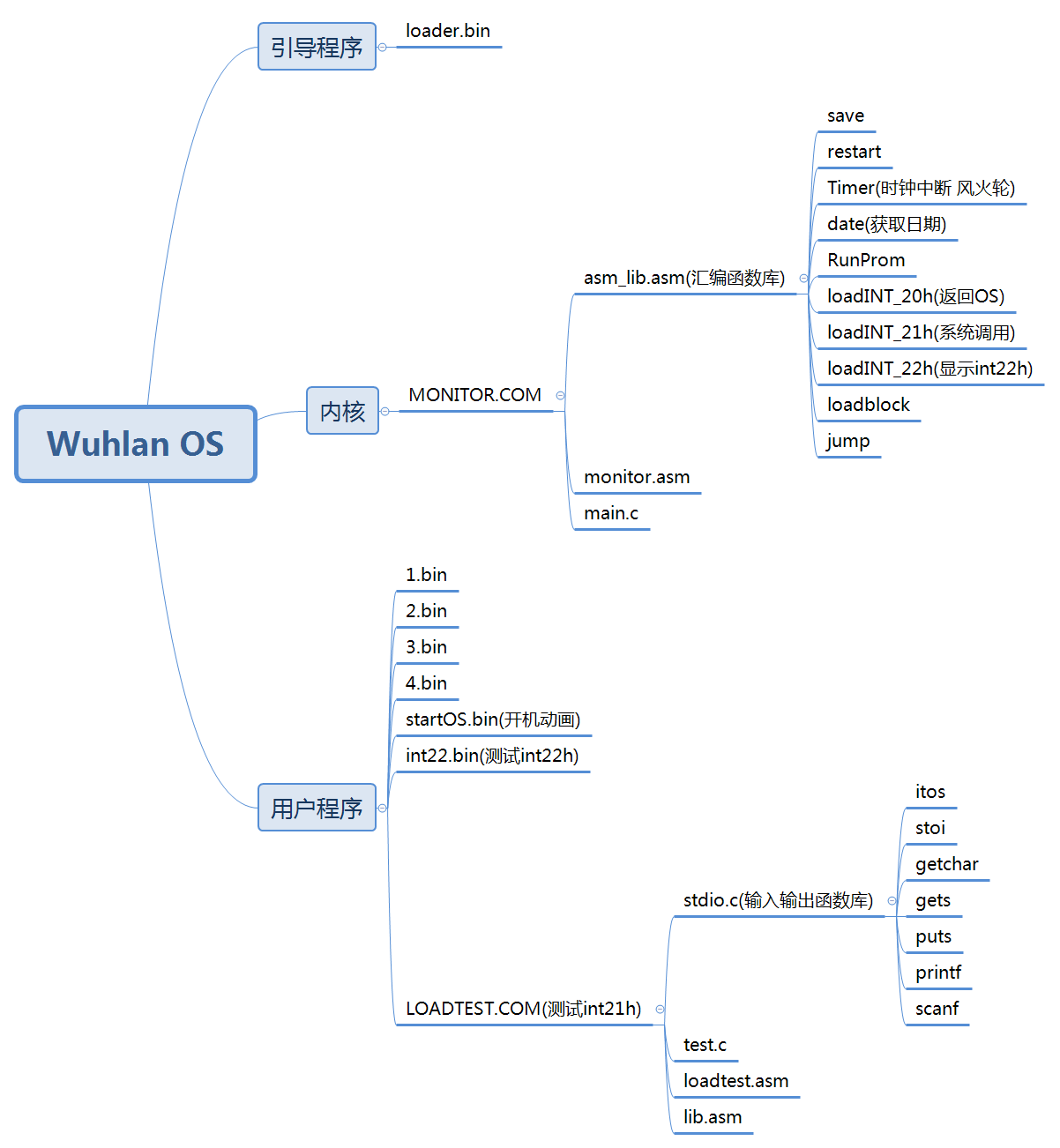

实验基本架构

实验过程

1.根据例程，写出保护现场与恢复现场

在C程序中定义了一个结构体，包含了汇编中的14个寄存器，用于存储原来的状态，结构体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct cpuRegisters{
    int ax;		/*0*/
    int bx;
    int cx;
    int dx;
    int di;
    int bp;
    int es;
    int ds;		/*14*/
    int si;		/*16*/
    int ss;		/*18*/
    int sp;		/*20*/
    int ip;		/*22*/
    int cs;		/*24*/
    int flags;	/*26*/
};

C

老师给出了Minix中的save和restart过程，我们可以先看懂该程序，再写出自己的_save和_restart。我们必须要明确刚调用save的时候栈里有什么东西，包括标志寄存器flag，代码段cs，中断代码pc，和save 的返回地址。我们发现结构体中的前7个寄存器一般来说是比较容易处理的（不会对当前执行的代码造成其他意想不到的影响），且可以在save执行过程中作为中介保存一下。

仿照老师所给的代码，使用结构体保存中断现场，且在执行save之后，ss,sp,ds,cs,ip几个寄存器会变为内核态的。详情可以看下面代码的注释部分，对于栈的变化进行详细的讲述：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
;保护中断现场，此时栈顶/flags/cs/int ip/save ip*********************
_save proc near
    push ds				;/flags/cs/ip/ip/ds
    push cs
    pop ds				;ds=cs

    push si				;/flags/cs/ip/ip/ds/si

    lea si,_cpuReg			;此时si是结构体的地址
    pop word ptr [si+16]	;si存入结构体,/flags/cs/ip/ip/ds
    pop word ptr [si+14]	;ds存入结构体,/flags/cs/ip/ip

    lea si,save_ip			;这个ip指的是save的返回地址
    pop word ptr [si]		;ip存入ret_temp中,/flags/cs/ip

    lea si,_cpuReg
    pop word ptr [si+22]	;ip存入结构体，/flags/cs
    pop word ptr [si+24]	;cs存入结构体，/flags
    pop word ptr [si+26]	;flags存入结构体，/，栈为空

    mov [si+18],ss			;ss存入结构体
    mov [si+20],sp			;sp存入结构体

    mov si,ds
    mov ss,si		;将栈修改为内核栈

    lea si,_cpuReg
    mov sp,si		;使栈指针指向结构体
    add sp,14		;sp指向ds

    push es			;将剩余的寄存器存入结构体
    push bp
    push di
    push dx
    push cx
    push bx
    push ax

    lea si,kernelsp
    mov sp,[si]
    ;此时ss,sp,ds,cs,ip都是内核的

    lea si,save_ip	;通过保存的save_iP进行返回
    mov ax,[si]
    jmp ax
_save endp
;********************************************************
ASM

由于save的时候，最后才存储那7个寄存器，在恢复的时候，可以先恢复。由于我们使用si来进行寻址，所以先把恢复的si寄存器存入一个临时变量中，最后再进行恢复。比较需要注意的是栈的变化，首先把结构体作为栈，后来恢复了原来的栈，要对结构体进行手动寻址方式。

详情可以看下面代码的注释部分，对于栈的变化进行详细的讲述：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
;恢复中断现场********************************************************
_restart proc near
    lea si,kernelsp
    mov [si],sp
    lea sp,_cpuReg				;将栈指针指向结构体，对前7个寄存器进行出栈
    pop ax
    pop bx
    pop cx
    pop dx
    pop di
    pop bp
    pop es
                                ;结构体中/flags/cs/ip/sp/ss/si/ds
    lea si,ds_temp				;使用一个临时变量存储ds,/flags/cs/ip/sp/ss/si
    pop word ptr [si]			;结构体中/flags/cs/ip/sp/ss/si
    lea si,si_temp				;使用一个临时变量存储si
    pop word ptr [si]			;结构体中/flags/cs/ip/sp/ss

    lea si,bx_temp				;保护一下bx
    mov [si],bx

    pop bx						;结构体中/flags/cs/ip/sp
    mov ss,bx					;bx为原来的栈地址
    mov bx,sp
    mov sp,[bx]					;bx此时是结构体中sp的地址，恢复栈的sp

    add bx,2					;使bx指向ip

    push word ptr [bx+4]		;原来的栈中：/flags
    push word ptr [bx+2]		;原来的栈中：/flags/cs
    push word ptr [bx]			;原来的栈中：/flags/cs/ip

    push ax						;原来的栈中：/flags/cs/ip/ax
    push word ptr [si]			;原来的栈中：/flags/cs/ip/ax/bx
    lea si,ds_temp
    mov ax,[si]
    lea si,si_temp
    mov bx,[si]
    mov ds,ax					;恢复ds
    mov si,bx					;恢复si

    pop bx						;原来的栈中：/flags/cs/ip/ax
    pop ax						;原来的栈中：/flags/cs/ip

    iret

_restart endp
;********************************************************
ASM

这样，save、restart就已经写好了，我们要寻找一些方法来检验是否正确。使用方法

1
2
3
call _save
call do_INT_XXh
jmp _restart
ASM

可以在Timer的前后使用，程序照常进行。

还可以在OUCH OUCH！的前后使用，程序如常，说明save、restart是成功的。

2.增加INT 20软中断程序

int 20h用于用户程序结束是返回内核准备接受命令的状态

INT20h的内容主要是与jump过程相互配合的，提供新的跳转到用户程序并且返回的方法。与之前的区别在于保护了内核栈，提供了新的用户栈。在jump里把用户程序的ss=cs，sp准备好，并且将其压入用户栈中。具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
public _jump
_jump proc near;两个参数,要跳到的cs:ip
    ;保护现场***********************************************
    push bp
    mov bp,sp		;先获取当前的栈指针，方便寻址，/jumpdest_ip/jumpdest_cs/ip/bp
    push ax
    push bx
    push cx
    push dx
    push di
    push es
    push ds
    push si
    pushf

    mov bx,[bp+4]		;获取参数cs
    mov ax,[bp+6]		;获取参数ip

    mov es,bx
    lea si,PSPBegin
    mov di,0
    lea cx,PSPEnd
    sub cx,si
    rep movsb

    lea si,kernelsp
    mov [si],sp

    mov ss,bx
    mov sp,0

    xor cx,cx
    push cx

    push bx				;要跳转的cs
    push ax				;要跳转的ip
    retf				;retf用栈中数据同时改CS,IP,远转移远返回指令。当它执行时，处理器先从栈中弹出
                        ;一个字到IP，再弹出一个字到CS。retf  ->  pop ip   pop cs
PSPBegin:
    int 20h
PSPEnd:nop
ASM

INT20h，前半部分是对中断的载入，与其他中断的载入方式一致，不必赘述。从用户程序返回到内核的方法，恢复内核栈，再恢复寄存器最后直接返回即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
public _loadINT_20h
_loadINT_20h proc near        ;载入中断，基本固定化的格式了，不必赘述
    push ax
    push es
    CLI
    xor ax,ax
    mov es,ax
    lea ax,INT20H
    mov [es:80h],ax
    mov ax,cs
    mov [es:82h],ax
    mov es,ax
    STI

    pop es
    pop ax

    ret

INT20H:
    mov ax,cs
    mov ds,ax				;ds = cs
    mov ss,ax				;ss = ss
     lea si,kernelsp
    mov sp,[si]				;恢复栈指针
    popf					;因为在调用jump过程后，push了很多寄存器，所以需要返回前需要pop
    pop si
    pop ds
    pop es
    pop di
    pop dx
    pop cx
    pop bx
    pop ax
    pop bp
    ret
_loadINT_20h endp
ASM

3.增加INT 21软中断程序

基本结构如下：

  • 载入int 21h（与其他中断的载入方式类似，偏移量存放在地址84h，代码段地址存放在86h的位置）
  • 执行int 21h
  • 三个功能号，分别是：输出一个字符、获取键盘输入的字符（这个并不是完整的getchar）、返回内核（与int 20h一致）。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
;INT 21h****************************************************
INT_21h:
    call _save
    call do_INT_21h
    jmp _restart
do_INT_21h:
    lea si, _cpuReg
    mov ax, [si]					;此时si的地址就是ax

    cmp	ah, 01h
    jz INT_21h_1h

    cmp ah, 02h
    jz INT_21h_2h

    cmp ah, 4ch
    jz INT_21h_3h
_21h_end:
    ret
;***********************************************************
ASM

1h：获取键盘输入的字符

1
2
3
4
5
6
7
8
9
10
11
12
INT_21h_1h proc near
    mov ax,cs
    mov ds,ax
    mov ah,0
    int 16h;

    ;此时al已经得到了输入的字符，接着我们把ah清零，并修改cpureg中的ax
    xor ah,ah
    lea si,_cpuReg
    mov [si],ax
    jmp _21h_end
INT_21h_1h endp
ASM

2h：输出一个字符

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
INT_21h_2h proc near
    mov ax,cs
    mov es,ax

    mov bh,0
    mov ah,3
    int 10h;
    lea bp,_cpuReg
    add bp,6
    mov ax,1301h
    mov bx,0007h
    mov cx,1
    int 10h
    jmp _21h_end

INT_21h_2h endp
ASM

3h：返回内核

1
2
3
4
5
6
7
8
9
10
INT_21h_3h proc near
    mov ax,cs
    mov ds,ax
    mov ah,0
    int 16h
    xor ah,ah
    lea si,_cpuReg
    mov [si],ax
    jmp _21h_end
INT_21h_3h endp
ASM

4.增加INT 22软中断程序

由于save和restart已经准备好了，所以我们可以很轻松地写出INT 22h

加载22h中断，偏移量存放在地址88h，代码段地址存放在8ah的位置

Int22h中断处理程序(屏幕某处显示INT22H):int22h功能未定，先实现为屏幕某处显示INT22H。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
;22号中断***************************************************
INT_22h:
    call _save
    call do_INT_22h
    jmp _restart

do_INT_22h:
    mov ax, cs
    mov ds, ax
    mov ax,0b800h
    mov es,ax

    mov cx, 6 					;字符串长度,用于循环计数
    lea si, INT22H_str			;获取字符串地址

    mov bx,(12*80+40)*2			;打印于屏幕中心
    mov ah,07h
loop_int_22:
    mov al,[si]
    mov es:[bx], ax
    inc bx
    inc bx
    inc si
    loop loop_int_22			;loop结合cx可以使循环写的很舒服
    ret
INT22H_str db "INT 22H"
;***********************************************************
ASM

使用一个用户程序来调用int 22h

1
2
3
4
org 8c00h
start:
    int 22h
    ret
ASM

5.完善C函数库

事实上，在之前的实验中我已经写了一个类似的库，这一次实验的主要是实现printf和scanf.

printf和scanf都是参数变长的函数。我对此完全没有概念，只好求助于搜索引擎。

关键的操作在于取str指针的地址，通过+偏移量的方式，寻址得到后面的参数。

如：itos((int)*(&str+off))可以获得%d对应的数字，并将其转换为字符串

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void printf(char *str, ...){
    int i;
    int off = 1;
    for (i = 0; str[i] != 0; i++){
        if (str[i] != '%'){
            putch(str[i]);
        }
        else{
            i++;
            if(str[i] == 'd')
                puts(itos((int)*(&str + off)));
            else if(str[i] == 'c')
                putch((char)*(&str + off));
            else if(str[i] == 's')
                puts((char *)*(&str + off));
            else continue;
            off += 1;
        }
    }
}
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void scanf(char *str, ...){
    int off = 1;
    int i;
    for (i = 0; str[i] != 0; i++){
        if (str[i] == '%'){
            i++;
            switch (str[i]){
            if(str[i] == 'd'){
                gets(num);
                *((int *)(*(&str + off))) = stoi();
            }else if(str[i] == 'c')
                getch((char *)*(&str + off));
            else if(str[i] == 's')
                gets((char *)*(&str + off));
            else continue;
            }
            off += 1;
        }
    }
}
C

6.将所有文件进行编译，并写入软盘

我们再来看看实验的要求：

  1. 利用自己设计的C库libs.obj，编写一个使用这些库函数的C语言用户程序，再编译，再与libs.obj一起链接，产生COM程序。增加内核命令执行这个程序。

此次生成的.com程序涉及到四个代码文件，对于C函数库，经过网上搜索发现不能使用.h作为文件名，而应该直接使用.c。之后使用批处理提高生产效率（其中，后四段命令是新添加的）：

1
2
3
4
5
6
7
8
9
10
del *.obj
del *.com
tcc -mt -c -omain.obj main.c > ccmsg.txt
tasm monitor.asm monitor.obj > amsg.txt
tlink /3 /t monitor.obj main.obj, monitor.com,,
tcc -mt -c -otest.obj test.c > test.txt
tcc -mt -c -ostdio.obj stdio.c > stdio.txt
tasm loadtest.asm loadtest.obj > loadtest.txt
tasm lib.asm lib.obj > lib.txt
tlink /3 /t loadtest.obj lib.obj stdio.obj test.obj, loadtest.com,,
BAT

本次实验引入了两个新的用户程序：

  • test_int_22.bin，是用于测试中断向量22h的，加载到磁头号1，6号扇区的位置

  • LOADTEST.COM是用于测试中断向量21h的，加载到磁头号1，7号扇区的位置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
BIN = loader.bin startOS.bin 19335209_A.bin 19335209_B.bin 19335209_C.bin 19335209_D.bin test_int_22.bin
IMG = wuhlan.img
all: clear $(BIN) $(IMG)
clear:
    rm -f $(BIN) $(IMG)
%.bin: %.asm
    nasm -fbin $< -o $@
%.img:
    /sbin/mkfs.msdos -C $@ 1440
    dd if=loader.bin of=$@ conv=notrunc
    dd if=MONITOR.COM of=$@ seek=1 conv=notrunc
    dd if=19335209_A.bin of=$@ seek=18 conv=notrunc
    dd if=19335209_B.bin of=$@ seek=19 conv=notrunc
    dd if=19335209_C.bin of=$@ seek=20 conv=notrunc
    dd if=19335209_D.bin of=$@ seek=21 conv=notrunc
    dd if=startOS.bin of=$@ seek=22 conv=notrunc
    dd if=test_int_22.bin of=$@ seek=23 conv=notrunc
    dd if=LOADTEST.COM of=$@ seek=24 conv=notrunc
MAKEFILE

实验结果

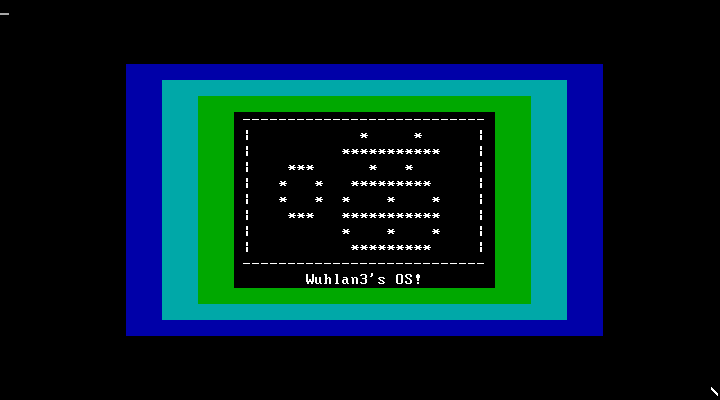

开机动画正常运作

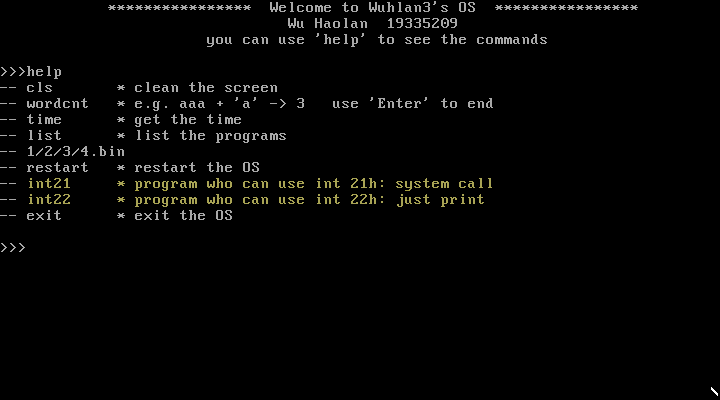

可以注意到，右下角的风火轮可以正常转动，同时新增加两个用户程序，分别用于测试int21和int22

int22可以正常显示

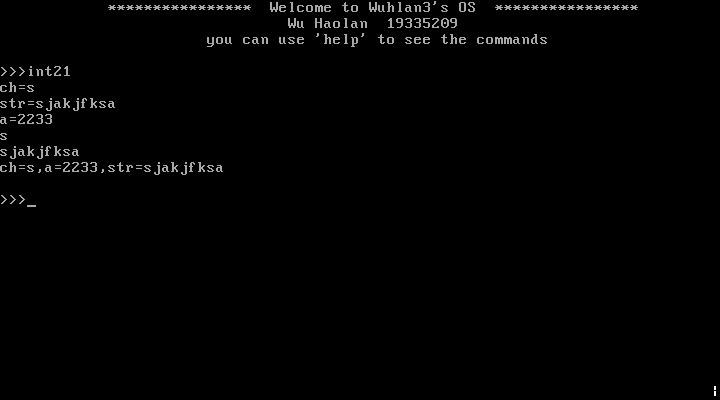

int21执行如下

问题与解决方式

  1. 终于解决了，之前实验中C语言字符串无法显示的问题【捂脸】，经过老师的轻轻一点拨，原来就是我在载入监控程序的时候，没有控制好载入扇区的数量。如下，对al的值进行修改即可。😊

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    mov ax,cs                ;段地址 ; 存放数据的内存基地址
    mov es,ax                ;设置段地址（不能直接mov es,段地址）
    mov bx, OS_offset
    mov ah,2                 ;功能号
    mov al,10                 ;扇区数，内核占用扇区数  注意：不止加载了一个扇区
    mov dl,0                 ;驱动器号 ; 软盘为0，硬盘和U盘为80H
    mov dh,0                 ;磁头号 ; 起始编号为0
    mov ch,0                 ;柱面号 ; 起始编号为0
    mov cl,2                 ;存放内核的起始扇区号 ; 起始编号为1
    int 13H                  ;调用读磁盘BIOS的13h功能
    jmp 0a00h:100h
    ASM

  2. 在dosbox编译的时候出现神奇错误：

    Fatal: Command line: Can't locate file: load_stdio_test.asm

    解决方法是，将文件名改短😓

  3. 在编译int 21h测试程序的时候，出现调用.com程序失败的问题。原来是.com程序超过了512kb，在载入内存的时候需要多载入几个扇区。这个问题也卡了好久，以后一定要注意😡

实验总结

本次实验看起来内容不多，但是真正做起来，是有非常多细节需要处理的。

第一个难关就是save和restart的设计。 它起到保护中断现场的作用，可以使得多出来的在后续的实验中大概会起到非常重要的作用。看起来只不过是push和pop的简单问题，但是事实上，很多的寄存器（如ss,sp等）是会影响当前指令的正常执行的，常常需要额外的变量存储，并且需要对栈的过程、对函数调用中的栈的调用过程非常清晰。通过对上网查阅资料，我对汇编语言中所有的寄存器的特点有了更深刻的理解。

接下来一个难关，是用户程序常常遇到调用失败的问题。很多时候是自己加载的扇区数，磁头号，扇区号不正确导致的。也出现了用户栈与内核栈并不对应导致错误。希望在后续的实验中能够避免。

希望下次实验能够顺顺利利！！！

#操作系统
实验5：实现系统调用
https://wuhlan3.github.io/2021/05/16/实验5：实现系统调用/
Author
Wuhlan3
Posted on
May 16, 2021
Licensed under
